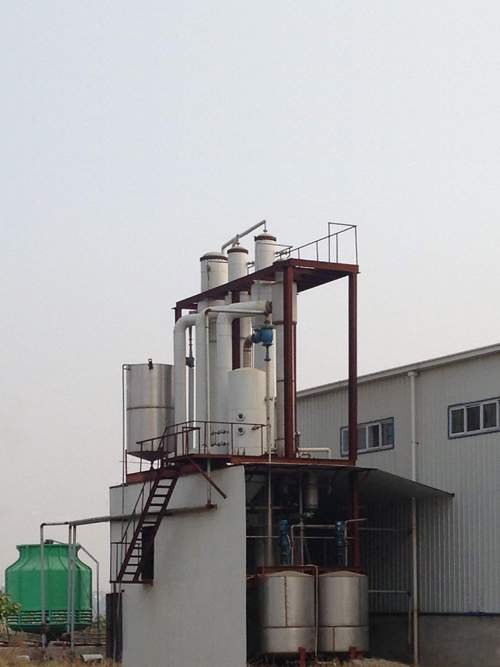

廢水蒸發器中的蒸汽流動方向：為了盡可能減少蒸汽耗量，節約能源，降低處理成本，設計采用錯流式五效蒸發器。生蒸汽進入一效，一效蒸發產生二次蒸汽在分離室內與料液分離后，以20m/s左右的速度(不同的效此速度不同)進入除沫器，去除其中的大部分霧滴夾帶后，作為熱源進入二效蒸發器，二效蒸發產生的蒸汽進入三效，三效蒸發產生的蒸汽進入四效，四效蒸發產生的蒸汽進入五效蒸發器作為熱源。五效蒸發產生的蒸汽進入直接噴淋式冷凝器冷凝，冷凝器后接水環式真空泵。
